水污染曾是全國社會發展過程中的一筆歷史欠賬，就深圳310條河流中就曾有159個黑臭水體，在全國36個重點城市中數量最多。2016年，深圳打響了水污染治理攻堅戰。截止目前，深圳實現了159個黑臭水體和1467個小微黑臭水管道全面檢測修復清除黑臭，河流水質實現歷史性轉折，在全國率先實現全市域消除黑臭水體，并成為全國黑臭水體治理示范城市。

經統計，深圳159條黑臭水體有多達278個的污水管暗涵，總長度約100公里。暗涵陰暗潮濕、長期缺氧，又被稱為黑臭水體治理中最大的一塊“硬骨頭”，處理難度可想而知。那深圳市政工人是如何破解這一難題的呢？

據了解

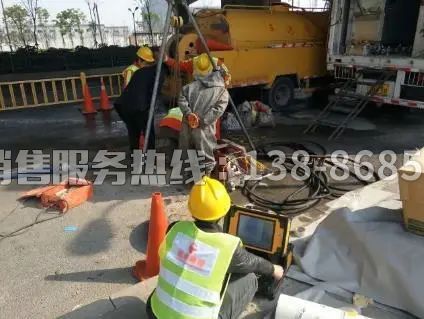

龍崗巡查人員在污水管普查中，發現位于龍崗大道輔道一側出現管道破裂變形。經過現場仔細勘察以及“CCTV機器人”檢測發現，位于該處地下3米處的，其管徑為DN400雨污水管出現破裂現象，看它管道長大概有6米左右，存在比較嚴重的安全隱患。

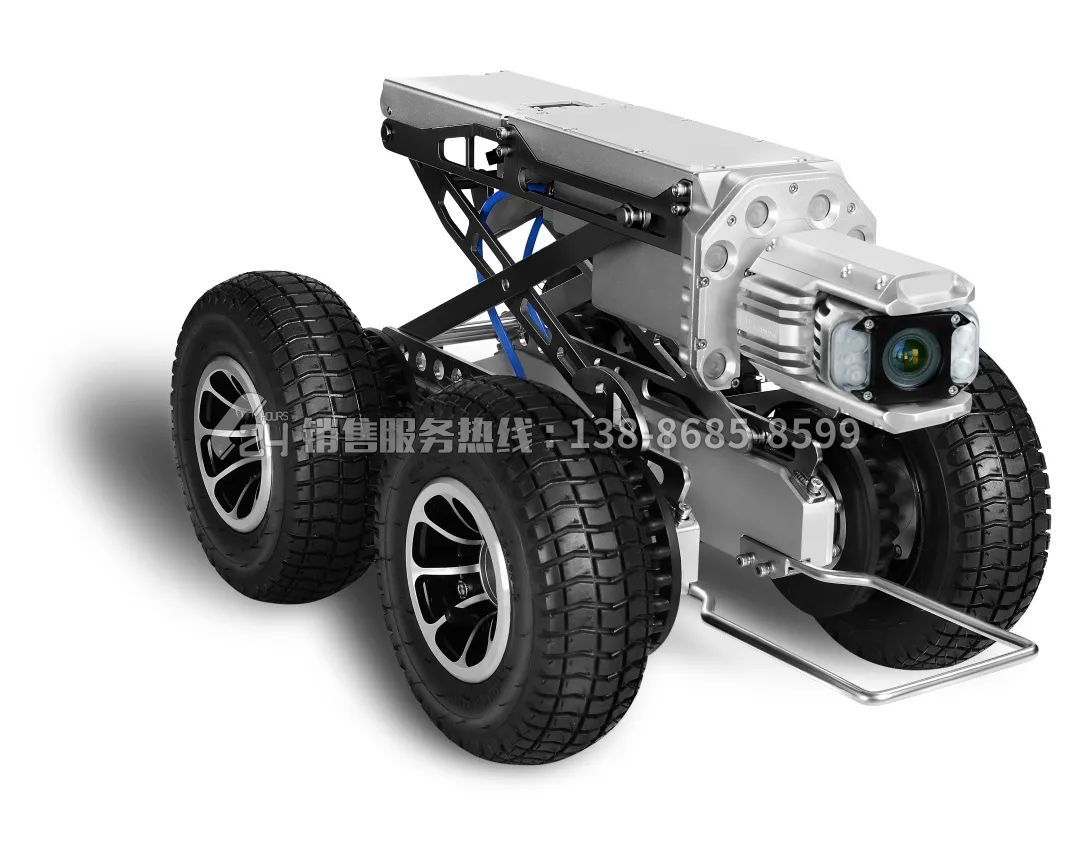

CCTV管道視頻檢測 是一項新型的應用工程技術，它利用工業管道內窺攝像系統，連續、實時記錄管道內部的實際情況；技術人員根據攝像系統拍攝的錄像資料，對管道內部存在的問題進行實地位置確定、缺陷性質的判斷，具有實時、直觀、準確和一定的前瞻性，在環境保護的積極預防、采取有針對性治理技術措施方面，為對排水管道進行維護、排除雨、污水滯流以及防治管道泄漏污染，提供可靠的技術依據。

綜合考慮該路段交通的特殊性，常規開挖會嚴重影響交通通行。根據管道機器人檢測結果發現，坍塌管道周邊管線極其復雜，不僅有供水主干管一根，且排水管線距離國防光纜約2米，又處在地鐵3號線安全紅線范圍。如果采取常規開挖措施，容易造成其它管線出現問題，且對周邊交通產生影響。因此項目部放棄常規的開挖修復，采用無需開挖的高科技管道修復技術——UV紫外線光固化修復技術。

UV-CIPP紫外光固化法其工藝原理：將內襯軟管材料緊密貼合在管道內壁上，然后使用UV(紫外線)專用固化燈具固化內襯，形成一層堅硬的 “管中管”結構，從而使已發生的破損或失去輸送功能的地下管道在原位得到修復。

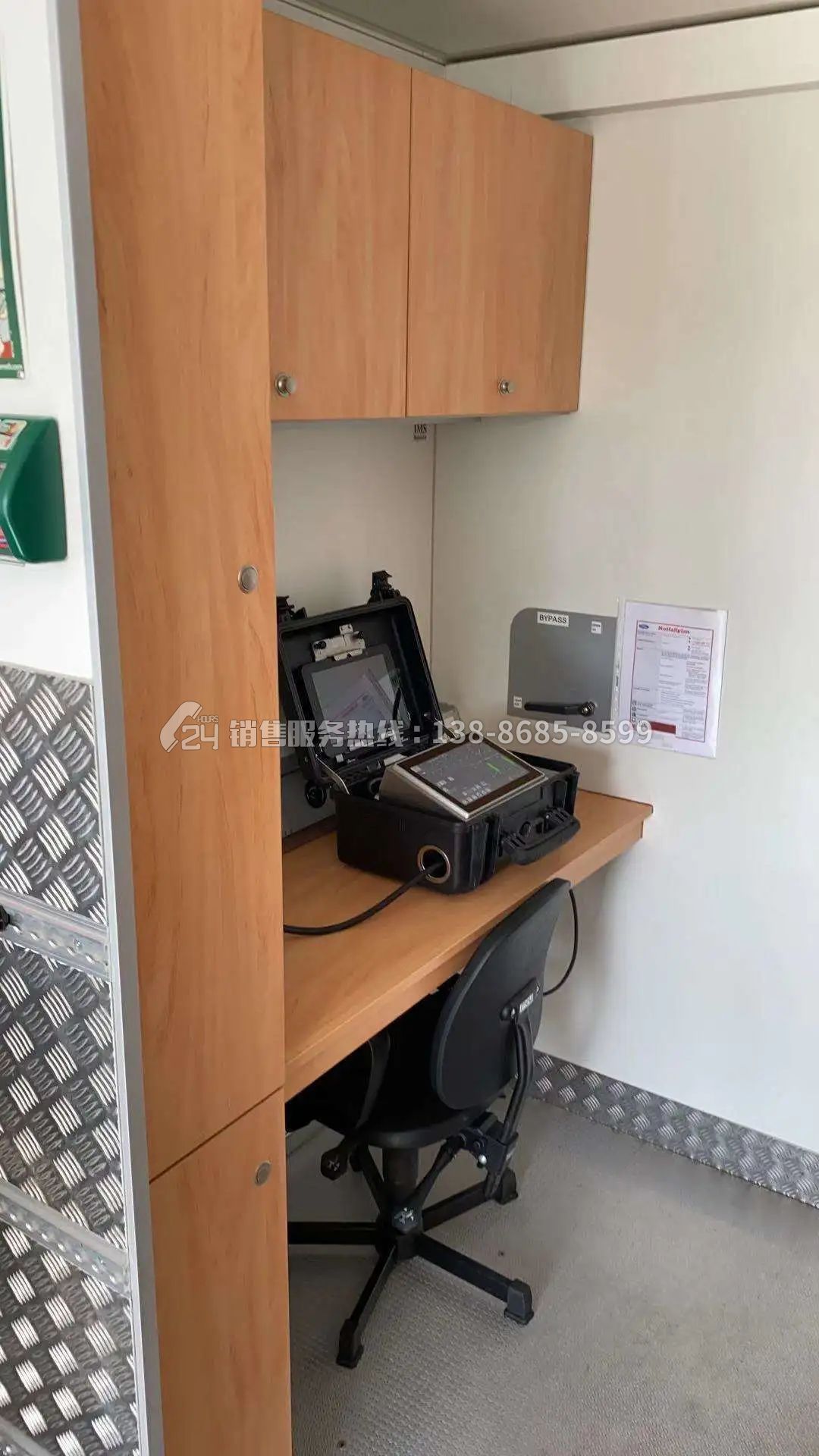

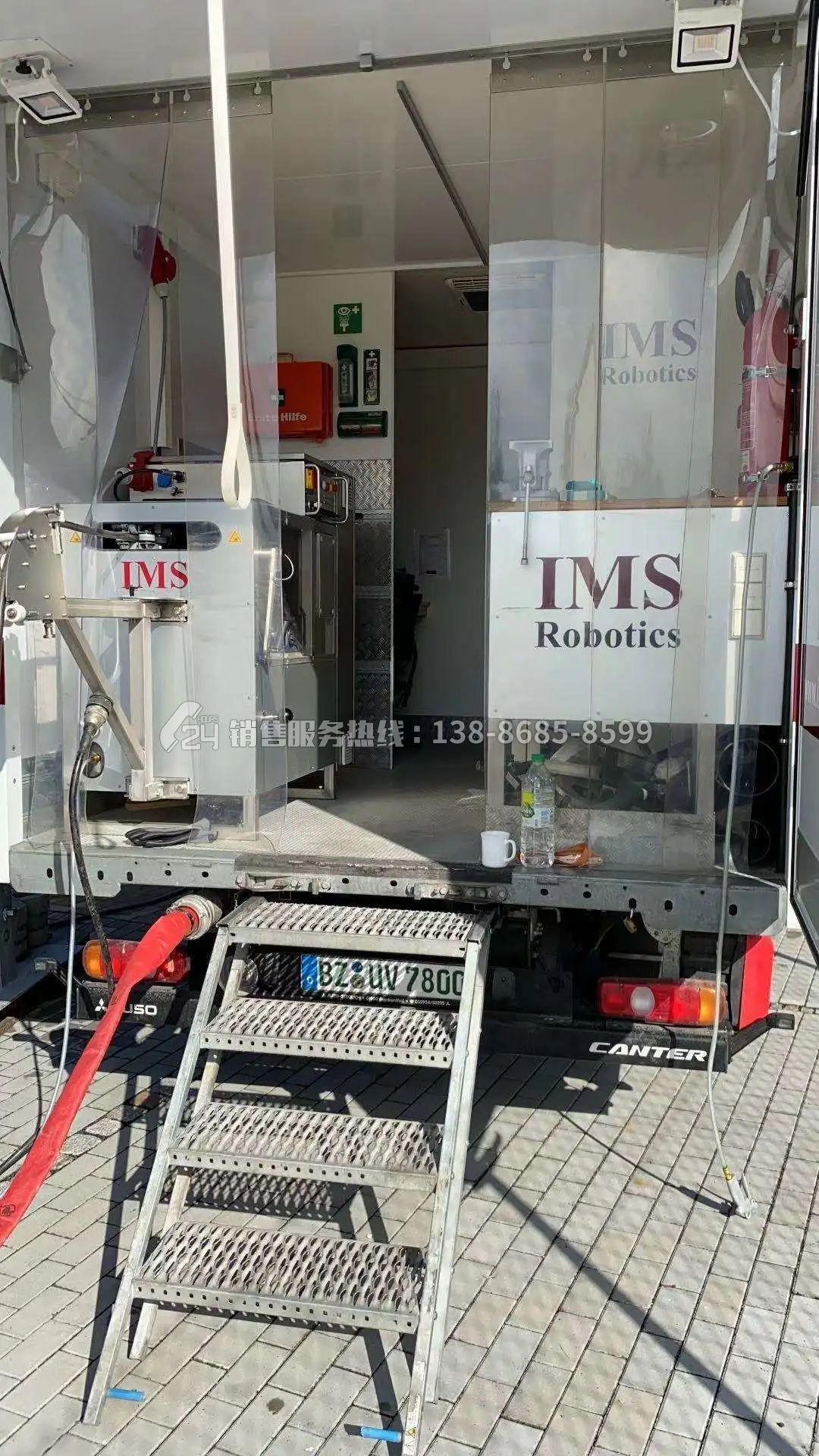

▲UV-CIPP紫外線光固化修復車

實施步驟

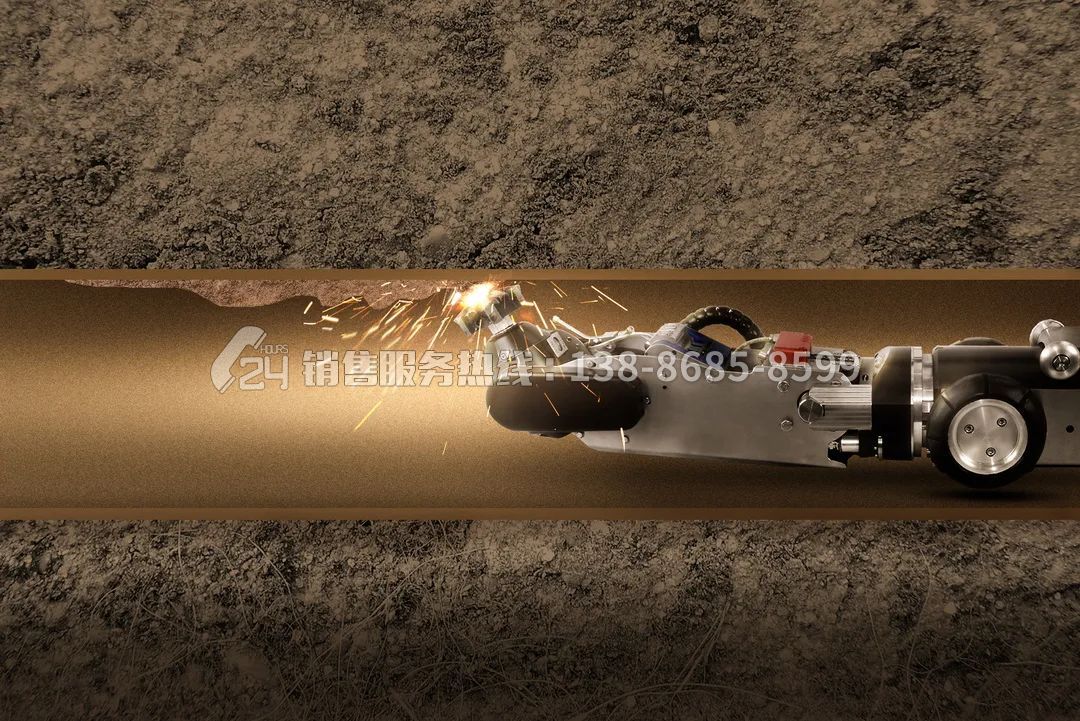

作業前先對管道進行修復預處理：疏通、沖洗，管內樹根、支管進行切割打磨，確保無任何泥沙雜物遺留在管道內。

經過一系列的準備，開始進行UV紫外線光固化管道修復：

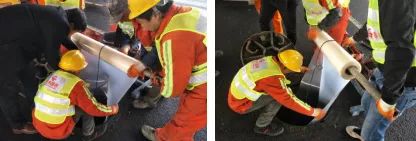

1、拉入防護膜：該防護膜起保護內襯軟管材料的作用，防止內襯材料在拉入過程中被凸起物劃傷，出現破損

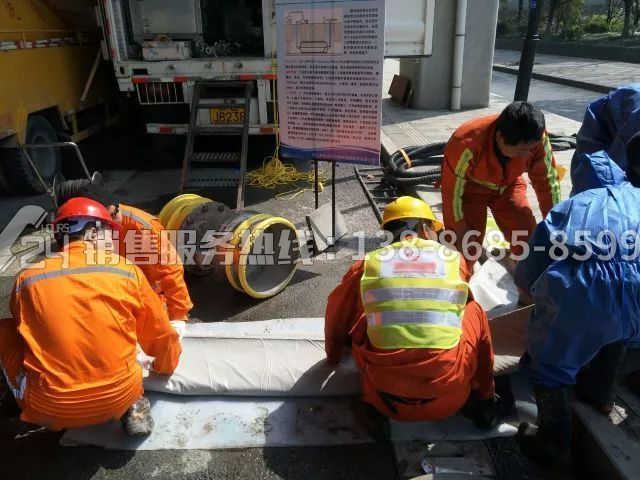

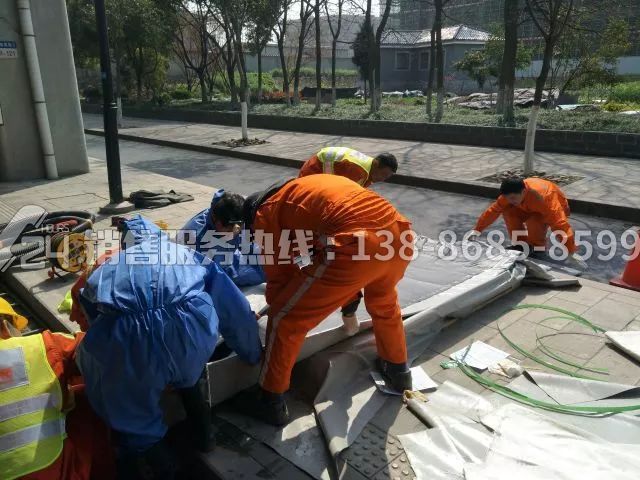

2、拉入內襯軟管：將滑輪放置到適當的位置，緊接著把碾壓好、預切好長度的內襯軟管從檢查井處拉進要修補的管道內，并在管兩端安裝扎頭。

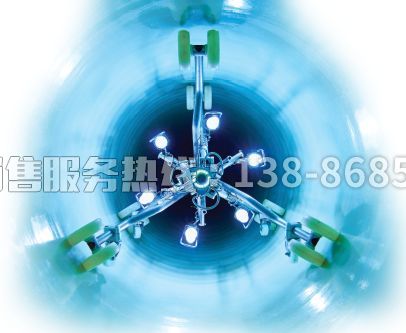

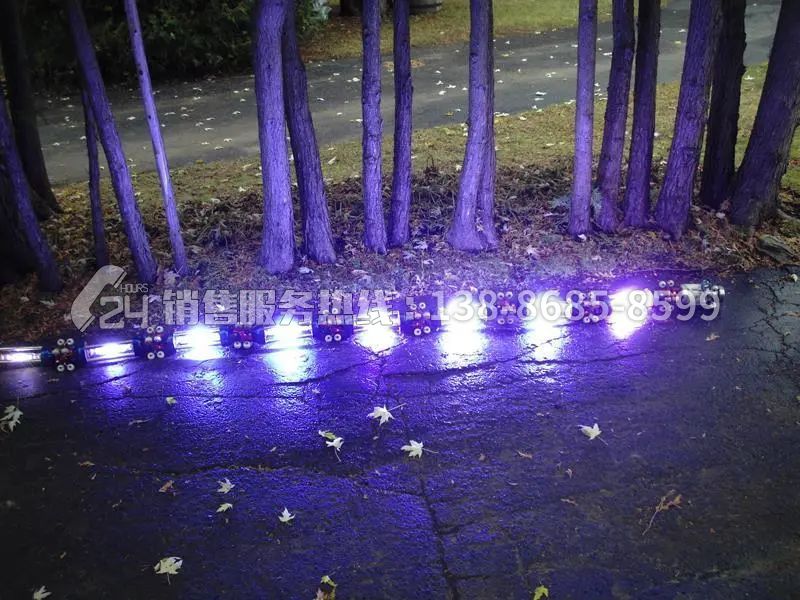

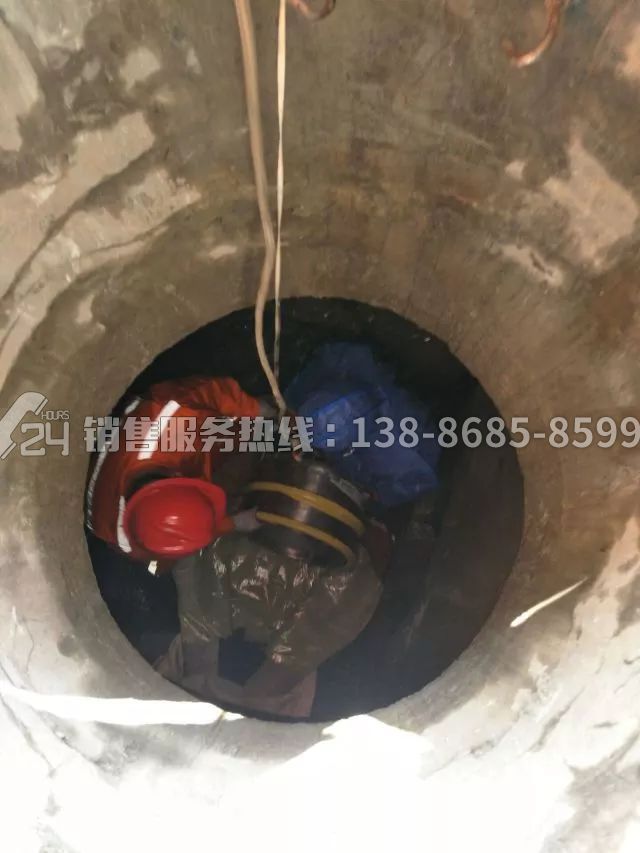

3、內襯軟管加壓及紫外燈鏈安裝：連接壓縮機與內襯軟管之間的空氣供氣管道，給內襯軟管充氣，依靠空氣壓力使內襯軟管膨脹覆蓋在舊管道內壁上。下井前調試紫外燈鏈點亮測試，通過管道扎頭在軟管（充氣后）內拉入紫外燈鏈。為防止在加壓過程中內襯軟管出現褶皺，建議進行兩到三次充放氣。

4、紫外線固化：通過設定紫外燈鏈的移動速度和軟管內溫度的控制參數，并結合燈鏈上的視頻實時監測，及時調整控制參數，使內襯樹脂處于設定硬化條件。固化前在內襯軟管兩端、內襯外壁和舊管內壁間設置好1～2個密封圈防止兩管間隙滲水。

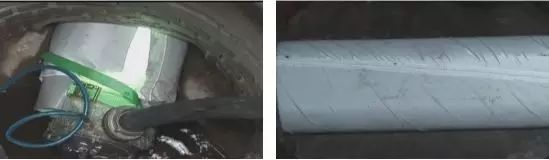

5、端頭切除：固化后切除修復后管道兩頭多余的軟管部分，對切除后兩端的毛邊進行修整處理。

6、抽出內襯內膜：端頭處理后，抽出內襯內膜。

7、管口密封：采用專用樹脂進行管口處縫隙密封處理。

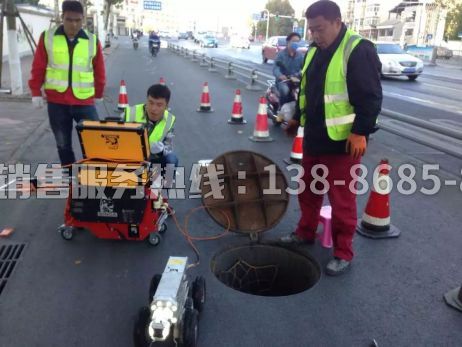

8、工程驗收：放入CCTV檢測機器人進行檢測驗收，確定其修復工程。

工藝優勢

UV-CIPP紫外線光固化技術對破裂的管道位置進行修復，其工藝優勢體現在以下幾方面：

1.對環境和交通影響小，真正做到不開挖修復；

2.施工可控性好，工期短，全程CCTV監控；

3.節能，安全度高，不開挖基坑，人身安全有保障；

4.密封效果好，抗腐蝕性強，使用壽命長；

5.截流損失較低；

6.具有較高的彈性模量與抗彎、抗拉強度。
