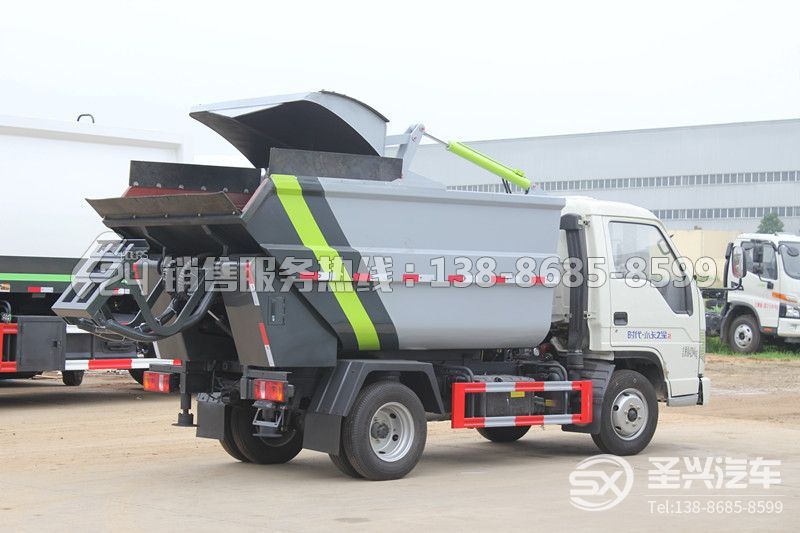

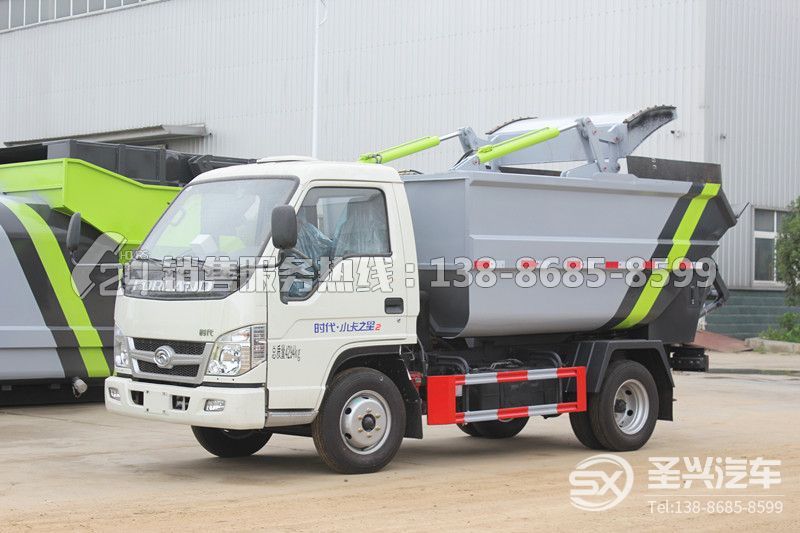

小型高位自裝卸式垃圾車是根據環衛市場需求開發的一種新型自裝卸式垃圾車。該車采用二類汽車底盤，加裝高位傾翻垃圾箱、翻桶機構、刮板壓縮裝置、液壓系統和電控系統等部件改裝而成。排放達到國Ⅳ標準。該車外形美觀、駕駛舒適、操縱方便、機動靈活、可靠性高和運營成本低，主要用于240標準塑桶裝的生活垃圾的收集和轉運。

　　結構特點及優勢1、采用獨特的高位傾翻垃圾箱結構，完全杜絕了運輸過程中垃圾和污水沿途撒漏的現象，避免了運輸過程中的二次污染。

　　2、采用結構簡單，性能可靠的后翻轉上料機構，上料機構單次上料循環時間短，運行效率高，在狹窄街道和小區作業更加方便。優化后的翻桶機構大大提高了翻桶機構的適應性。同時，提高了翻桶機構的可靠性。3、采用刮板壓縮裝置，刮板可對垃圾進行壓縮。極大地提高垃圾裝載能力，降低了運營成本。4、采用高位傾翻卸料方式，結構簡單，卸料快捷、干凈。實現與大中型垃圾壓縮車或大中型整體站無縫對接，提高垃圾車(站)的使用效益，降低運營成本，減少二次污染。5、采用名牌液壓元件和電氣元件，操縱輕便，工作可靠。6、選裝先進的可編程控制器取代原繼電器控制，且采用高可靠性的遙控器控制。控制系統更加方便、安全、可靠。7、翻桶機構附近配備夜間照明燈，便于夜間作業。上裝參數箱體有效容積>3m³

　　箱體外形弧形

　　箱體材料底3邊3

　　刮板機構裝填循環時間≤35s

　　翻桶機構循環時間≤20s

　　卸料工作循環時間≤55s

　　卸料口高度1150mm

　　卸料工作高度4250mm

　　翻桶機構一個240L垃圾桶

　　工作過程介紹

　　垃圾車工作過程見下：

　　步驟1：垃圾上料。垃圾車打開刮板，提桶傾倒桶裝垃圾。

　　步驟2：?jiǎn)?dòng)刮板。將松散垃圾擠壓至垃圾箱的前部，刮板復位后轉運。

　　步驟3：傾翻卸料。根據不同的收運模式，可有以下作業方式：

　　到達垃圾站，伸出支腿，傾翻垃圾箱，打開刮板，傾倒垃圾。

　　與大中型垃圾壓縮車對接，伸出支腿，傾翻垃圾箱，打開刮板，傾倒垃圾。

　　與大中型整體站對接，伸出支腿，傾翻垃圾箱，打開刮板，傾倒垃圾。
